En este post vamos a mostrar cómo instalar un CD o DVD en su coche .
Cómo instalar una radio o Autoestereo reproductor de música en coche?
Materiales necesarios :
- Cinta aislante o encogimiento de calor de espagueti ;
- Alicates de corte ( o tijeras ) ;
- Hierro de soldadura;
- Alambre de soldar (cartucho o rodillo ) ;
- Adaptadores (dependiendo del modelo de coche ) ;
- Espuma ( opcional) de absorción de sonido .
Instalación reproductor de CD / DVD es muy simple, pero puede variar de acuerdo con el tipo de dispositivo y modelo de coche . Por lo que puede hacer que la instalación independiente de las variables que necesita para comprender lo que cada uno de los cables del mazo de la unidad , que se identifican por el color.
Que debe estar en todos los cables Reproductor de CD látigo?
Cables de alimentación:
- Cable amarillo: batería de 12V positivo, que se utiliza para alimentar el dispositivo;
- Cable rojo: En la llave de encendido del vehículo;
- Cable negro: negativo de la batería 12v;
- Cable azul: (en algunos modelos pueden tener una raya blanca): Conectado a un módulo amplificador, antena eléctrica, etc., utilizado para disparar de forma remota cualquier aparato eléctrico que debe estar conectada con el reproductor de CD / DVD;
- Cable naranja: Conectado al interruptor de la luz del coche, que se utiliza para encender la iluminación del aparato junto con el coche (sólo algunos modelos disponen de esta función).
Los látigos reproductores de DVD tienen los mismos cables, pero vienen con algunos mechones más, como por ejemplo:
- La luz verde del alambre: En el aparcamiento de accionamiento del freno, sirve para activar la opción de vídeo. Es decir, por razones de seguridad, la opción de vídeo es impulsado sólo con el coche parado, pero para ayudar con el coche parado, simplemente conecte a tierra el cable verde o conectarlo al cable negativo;
- cable violeta: Conectada a la cámara del vehículo marcha atrás (o en la popa de luz), sirve para cambiar la función del reproductor de CD a la cámara de copia de seguridad de vídeo.
- Amarillo con alambre de la raya negro: Se utiliza para obtener el audio del reproductor de DVD puede ser conectado a la cámara de popa, para mejorar la concentración en el momento de la meta y etc.
Altavoces de alambre reproductor de CD / DVD :
- Blanco : Positivo desde arriba del altavoz delantero izquierdo ;
- Blanco con rayas negro : Negativo desde arriba del altavoz delantero izquierdo ;
- Verde : altavoz trasero izquierdo de alto positiva ;
- Verde con la raya negro : alta altavoz trasero izquierdo negativo ;
- Gris: el altavoz positiva delantero, derecha;
- Gris con la raya negro : negativo del altavoz delantero derecho ;
- Púrpura: Positivo el altavoz delantero, izquierda;
- Púrpura con rayas negro : negativo del altavoz delantero izquierdo .
Instalación del látigo de su reproductor de CD / DVD correctamente:
La lógica es conectar los mismos cables que el cable amarillo con amarillo , negro con negro , etc., y es casi como que funciona, pero tiene algunas variables en la conexión de los cables amarillo y rojo . Para esto, hay que entender lo que para el cable rojo utilizado originalmente :
El cable rojo se utiliza para activar el reproductor de espera de CD / DVD ( stand-by ) . Por ejemplo , cuando salga de su radio dentro y fuera del coche, el cable rojo hará que la unidad está apagada también. Al poner en marcha el vehículo , la unidad se encenderá automáticamente .
Un inconveniente es que no se puede conectar el reproductor de CD / DVD con el coche (o sin desencadenar poste posición de la llave del vehículo ) . Además, en algunos coches , el cable rojo tiene su posición invertida original en el conector con la posición del cable amarillo . Para resolver estos problemas ” ” hay que identificar primero si mis posiciones de coches son correctos o están invertidos.
Cómo identificar :
1ª opción : Prueba con un multímetro . Deje el medidor en la posición VCC (o un signo similar esto: V = ) conectar el cable negro al chasis del coche e ir conectando el cable rojo del medidor en los cables cuando se calificaron 12v , significa que el cable en cuestión es positivo. Para probar el borde de la llave de contacto , basta con pulsar la tecla de posición posterior del vehículo y pasar la prueba también de la misma manera .
2ª opción : Conectar los cables de color amarillo con un hilo rojo ( arnés instrumento de la única ) juntos. Intente conectar el reproductor de CD / DVD con el coche :
- Si no se enciende , la posición de la 12v cable amarillo y el cable rojo se invierte en el látigo originales;
- Si él llama , es porque la posición del cable amarillo es ” correcta ” (normal) .
Después de realizar la prueba, usted tiene dos opciones para conectar el dispositivo :
Quiero conectar el dispositivo con el coche apagado
Conectar los cables amarillo juntos, más rojo el reproductor de CD , la posición del cable amarillo es correcta ;
Conectar los cables de color rojo juntos, más amarillo el reproductor de CD , la posición del cable amarillo se invierte ;- Quiero que el dispositivo esté apagado y luego en el coche
Conectar el mismo hilo de color, la posición del cable amarillo es correcta
Conectar el cable rojo en amarillo , y viceversa , si la posición del cable amarillo se invierte .

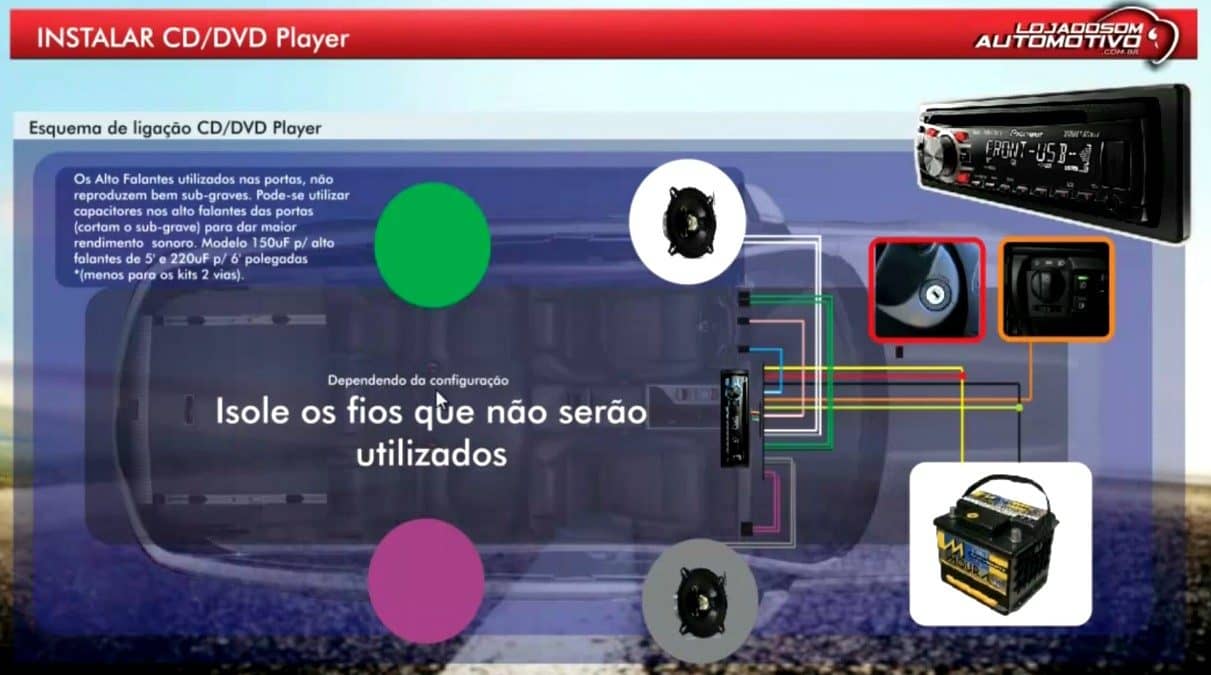

Para que sea más fácil de entender , ver el diagrama de cableado :
Recuerde que debe aislar los cables que no utiliza, por ejemplo, el cable azul si no se utiliza una antena amplificador o el poder , y también los cables de los altavoces , si no se utiliza ( por ejemplo, en pick-ups que tienen altavoces traseros altos ).
Ahora que tenemos información acerca de los látigos de CD y reproductores de DVD , tenemos que tener alguna información látigo que tenemos en el coche .
Si su coche ya venía con una preparación para un reproductor de CD original de sonido o , para ver látigo puede ver un conector macho . Si tu coche es el Fiat , Chevrolet y Volkswagen , este conector se llama conector de 16 vías / ISO masculina. Por lo tanto , para instalar su radio , acaba de comprar una hembra de conector 16vias / ISO . Pero si su coche es otra marca y no tener la forma conector macho de 16 , tendrá que comprar un adaptador , que por lo general tiene su propio nombre o marca del coche , tales como : conector para la radio toyota hembra , conector de radio femenina y Nissan etcétera Ver la imagen :
Si el látigo de su coche no es de 16 vías , puede tener un obstáculo para instalar un reproductor de DVD , ya que la mayoría de las pestañas con el aparato viene con un conector hembra de 16 vías construidas , si su caso tendrá que comprar otro adaptador el arnés adaptador macho de 16 vías . Ver la imagen como usted debe instalar:
Lo que también puede suceder es que su coche ha cortado látigo o un látigo no tienen ninguna. Por lo tanto, tendrá que identificar los cables, o hacerlo por completo.
Si comprobar que los hilos tienen los mismos colores que los citados en este artículo, será muy fácil ya que sólo tienes que seguir los consejos de conectar directamente el reproductor de CD. El problema es que por lo general los colores antes de que el adaptador es diferente (por lo que el adaptador de ayuda mucho, porque ahora identifica y estandariza los colores para facilitar la instalación), si es el caso, la identificación de los cables lo ideal es contar con un multímetro (para los cables de alimentación) y una célula común (para probar el posicionamiento de los altavoces (si es que ya están instalados).
Consejos para identificar los cables de los altavoces (no de color común):
- En algunos coches el patrón de color es en rayas.
Ex: 8 colores diferentes de hilo, pero resulta que 2 con una raya roja (1 bocina), 2 con una raya blanca (otro orador) y etc; - Compruebe la polaridad de los cables de alambre por lo general más oscuro es negativo. pares de ejemplo con una raya blanca: una es de color rosa (positivo) y el otro es el vino (negativo) y la colocación de los altavoces (de la misma franja) con una pila común (conectan la batería a los cables y el altavoz genera un ruido.
Instale la antena en el CD / DVD de sonido del automóvil:
Independientemente del modelo de reproductor CD o DVD que utiliza, todos tienen cable a través de la entrada de señal.
- Si el látigo original, el cable dispone de la señal a través de cable, usted tiene que comprar un adaptador;
- Si se realiza la instalación de una antena eléctrica, usted tiene que conectar el cable con un ojo en el chasis, el alambre está a la izquierda en el CD de alambre de jugador distante azul / DVD y cable en la entrada del dispositivo.
- Si se hace a través de cable, pero no conectarse a la entrada de antena, debe utilizar un adaptador de cable simple.
Ver la imagen:
Identificar y conectar los cables RCA :
Poner el reproductor de CD / DVD en el tablero de instrumentos :
Cada dispositivo viene con una correa de metal alrededor , retírelo con la ayuda de las teclas que acompañan el producto , conectándolos a un lado. Pulsando ellos, los bloqueos se reducirá y se le quite la correa. Coloque la correa en el panel y se fija allí, pulse las muescas a los lados (no ser todos) .
Antes de conectar los cables , se recomienda utilizar una espuma de látigo de sonido del automóvil los cables y adaptadores para evitar el ruido .
Conectar los cables y empujar el dispositivo . Recuerde que debe asignar un espacio detrás de la máquina para que no se salga del panel. Este consejo es muy importante para los reproductores de DVD que son generalmente más grandes y algunos modelos necesitan ventilación.
Bloquearlo en su sitio , probarlo y listo! El CD / DVD está instalado .
